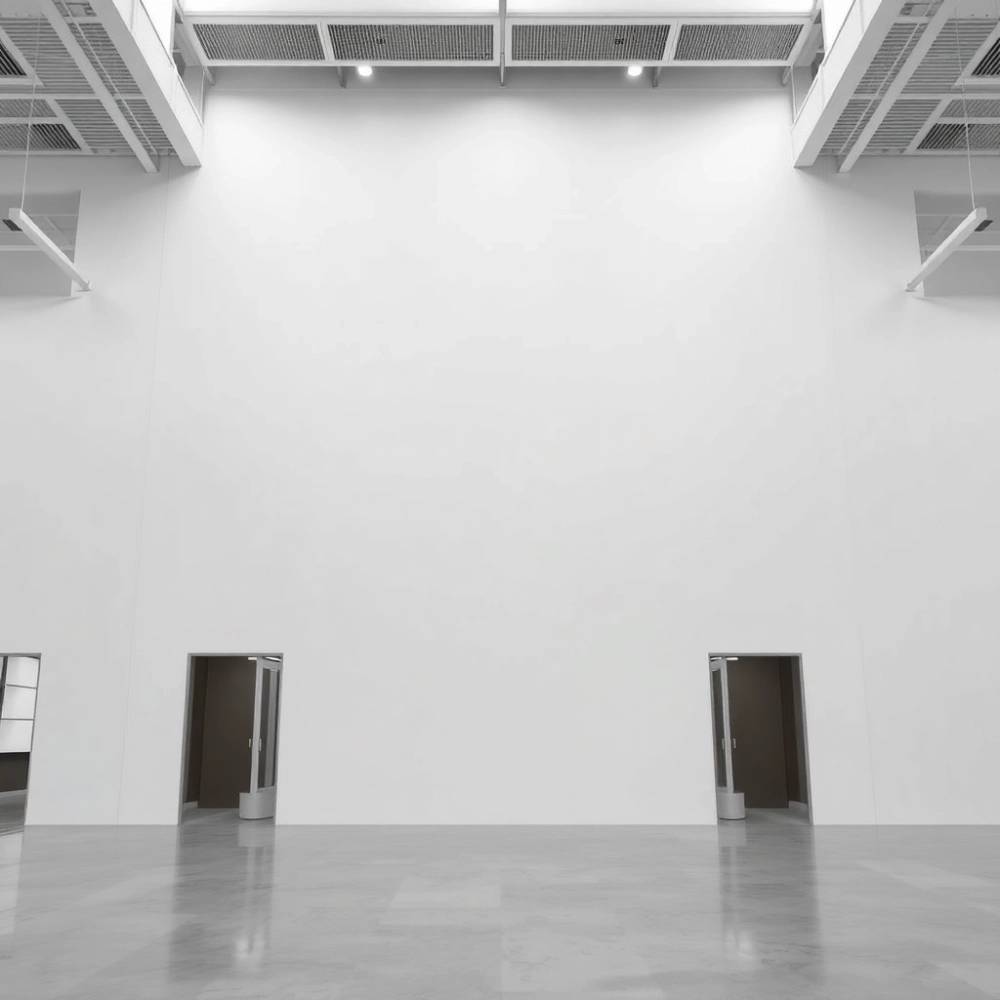

Maksymalna wysokość ścianki działowej – co naprawdę wytrzyma sucha zabudowa

Ściana działowa z płyt gipsowo-kartonowych przekraczająca 6,5 m wysokości to już nie codzienność, tylko osobna kategoria projektowa. W halach przemysłowych, galeriach handlowych, kinach wielosalowych czy loftach mieszkalnych o sufitach 7, 9, a nawet 11 metrów takie przegrody muszą łączyć stabilność, odporność ogniową i izolacyjność akustyczną. Norma PN-EN 520 oraz Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, pozwalają przekraczać ten próg, ale wyłącznie przy zastosowaniu profili wzmocnionych, zwiększonej liczby poszyć i precyzyjnie dobranych łączników. Poniżej znajdziesz konkretne liczby, porównanie siedmiu systemów oraz mechanizmy, które decydują o tym, czy ściana o wysokości 10 m utrzyma się przez dekady, czy zacznie pękać po pierwszym sezonie grzewczym.

• Systemy ścian wysokich i ich dopuszczalne parametry
• Profile CW 75 i 100 SUPER w ściankach powyżej 6,5 m
• Odporność ogniowa EI 60 i EI 120 w ściankach działowych
• Najczęstsze błędy montażowe przy ściankach wysokich
• Kiedy NIE stosować ścianek g-k wysokich
• Logistyka i prefabrykacja ścian wysokich

Systemy ścian wysokich i ich dopuszczalne parametry

Podstawowy podział dotyczy liczby rzędów słupków oraz grubości poszycia. Pojedyncza konstrukcja z jednym rzędem profili CW 75 o rozstawie 60 cm i podwójnym poszyciu z płyt GKB 12,5 mm osiąga maksimum 4 metry. Ściana wysoka zaczyna się tam, gdzie pojawia się profil wzmocniony i wielowarstwowe poszycie, a rozstaw słupków maleje do 30 cm.

Konstrukcja wzmocniona pojedyncza z 2x poszyciem (2 × 12,5 mm GKB po każdej stronie) na profilach CW 75 lub CW 100 SUPER pozwala wznieść ścianę do 9-10 m przy odporności ogniowej EI 60. Grubość całkowita wynosi 150-175 mm, a masa powierzchniowa sięga 50-55 kg/m². Taki wariant sprawdza się w halach produkcyjnych, gdzie priorytetem jest odporność na ogień i stabilność, a akustyka schodzi na dalszy plan.

Trzy warstwy poszycia (3x GKB lub GKF 12,5 mm na stronę) podnoszą granicę wysokości do 11 m, jednocześnie podnosząc odporność ogniową do EI 120. Grubość ściany rośnie do 175-200 mm, a masa do 80-95 kg/m². Profile SUPER o grubości stali 0,6 mm i klasie korozyjności C3 są tu obowiązkowe, bo przy takiej wysokości każdy milimetr oszczędności na materiale ramy oznacza ugięcie widoczne gołym okiem.

Konstrukcja podwójna (dwa niezależne rzędy słupków CW 75, rozeszły względem siebie o 10-20 mm) z podwójnym poszyciem osiąga 6,8 m przy izolacyjności akustycznej Rw 56-62 dB. Odporność ogniowa spada do EI 30, bo dwie niezależne ramy działają jak bariery termiczne, ale dają mniejszą szczelność ogniową. To typowe rozwiązanie w biurach typu open space, hotelach i apartamentach, gdzie hałas sąsiadów jest większym problemem niż ogień.

Ściana instalacyjna podwójna z 2x poszyciem przeznacza wolną przestrzeń między słupkami (380 mm) na poprowadzenie kanałów wentylacyjnych, rur i wiązek kablowych. Wysokość maksymalna 7,5 m, klasa EI 60, masa 65-75 kg/m². Wersja z 3x poszyciem (405 mm) dochodzi do 7,5 m przy EI 120 i masie 95-110 kg/m².

Tabela porównawcza siedmiu systemów

Przy wyborze systemu punktem wyjścia nie jest wysokość, lecz wymagana klasa odporności ogniowej. Wynika ona z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dopiero po ustaleniu EI 30, EI 60 lub EI 120 dobiera się grubość profili i liczbę warstw płyt.

Profile CW 75 i 100 SUPER w ściankach powyżej 6,5 m

Standardowy profil CW 75 o grubości stali 0,5 mm i granicy plastyczności S250 pracuje poprawnie do 4 metrów. Powyżej tej wysokości jego sztywność skrętna spada na tyle, że ściana zaczyna reagować na podmuchy wiatru, drgania technologiczne, a nawet chodzenie osób po sąsiedniej kondygnacji. Profil CW 75 SUPER (grubość 0,6 mm, klasa korozyjności C3) oraz CW 100 SUPER to odpowiedź na ten problem.

Grubość stali 0,6 mm zamiast 0,5 mm zwiększa moment bezwładności przekroju o około 44%, co przekłada się na proporcjonalny wzrost sztywności. W praktyce oznacza to, że ściana o wysokości 10 m na profilach CW 75 SUPER ugina się mniej niż ściana 6 m na profilach standardowych. Geometria profilu (szerokość 75 mm, wysokość 50 mm, długość do 6 m standardowo, na zamówienie do 12 m) pozostaje taka sama, więc montaż nie różni się od pracy ze zwykłymi CW.

Klasa korozyjności C3 oznacza odporność na atmosferę miejską i przemysłową z umiarkowanym zanieczyszczeniem siarką. Warstwa cynku o masie 275 g/m² (Z275) chroni stal przez dekady w pomieszczeniach o wilgotności względnej do 70%. W łazienkach, kuchniach przemysłowych czy basenach lepszym wyborem będą profile C4 (Z350) lub C5 (Z450), o ile producent je oferuje.

Rozstaw słupków przy wysokości 7-8 m powinien wynosić 30 cm (standardowo 60 cm). Zmniejszenie rozstawu o połowę podwaja liczbę profili na metrze kwadratowym, ale proporcjonalnie zwiększa nośność na zginanie i odporność na lokalne wgniecenia. Przy wysokości 9-11 m stosuje się profile podwójne (dwa CW 75 SUPER wsunięte jeden w drugi) na obwodzie i przy otworach okiennych, co dodatkowo usztywnia ramę.

Płyty g-k mocowane do takiej ramy nie mogą być cieńsze niż 12,5 mm, a w strefach ogniowych 15 mm. Wszystkie krawędzie płyt muszą opierać się na profilu CW, dlatego przy rozstawie 30 cm płyty o szerokości 120 cm opierają się na czterech słupkach, a nie dwóch. Eliminuje to ugięcie krawędzi pod obciążeniem wiatrem lub drganiami.

Łączniki i akcesoria krytyczne dla wysokości

• Blachowkręty 3,5 × 25 mm do mocowania pierwszej warstwy płyty do profilu.
• Blachowkręty 3,5 × 35 mm do mocowania drugiej warstwy (dłuższe, bo przenikają przez pierwszą warstwę i wkręcają się w profil).
• Blachowkręty 3,5 × 45 mm do trzeciej warstwy.
• Kołki szybkiego montażu 6 × 40 mm do mocowania profili UW do podłogi i sufitu.
• Taśma akustyczna PE 50 mm lub 75 mm pod profile UW na obwodzie.
• Taśma fizelinowa do spoin między płytami.
• Łączniki kątowe do profili CW 75 przy wysokości powyżej 9 m.

Taśma akustyczna przy obwodzie ściany to pozornie drobny detal, który robi ogromną różnicę. Bez niej drgania z konstrukcji budynku przenikają przez profile UW bezpośrednio na ścianę działową, powodując mostki akustyczne i pęknięcia przy ościeżach. Taśma PE o grubości 3 mm zmniejsza sztywność połączenia obwodowego na tyle, że ściana "pływa" na własnej ramie, nie przejmując drgań z zewnątrz.

Odporność ogniowa EI 60 i EI 120 w ściankach działowych

Klasy odporności ogniowej EI 60 i EI 120 to nie marketingowe oznaczenia, lecz konkretne wymagania z badań ogniowych wg normy PN-EN 1364-1. EI 60 oznacza 60 minut szczelności i izolacyjności ogniowej, czyli ściana musi wytrzymać 60 minut pożaru po standardowej krzywej temperatura-czas (ISO 834) bez przenikania płomieni, dymu i gorących gazów, a temperatura po stronie nienagrzewanej nie może wzrosnąć o więcej niż 140 K w średniej ani 180 K w punkcie.

Trzy warstwy poszycia GKF (płyta ogniochronna z włóknem szklanym w rdzeniu gipsowym) po każdej stronie ściany to minimum dla EI 120. Pojedyncza warstwa GKF 12,5 mm wytrzymuje standardowy pożar przez 20-30 minut, dwie warstwy przez 45-60 minut, trzy warstwy przez 90-120 minut. Czas rośnie nieliniowo, bo każda kolejna warstwa odpływa ciepło wolniej niż poprzednia, ale dopiero trzecia warstwa tworzy barierę wystarczająco grubą, by rdzeń gipsowy nie stracił wody krystalicznej przed upływem 120 minut.

Wełna mineralna o gęstości 30-40 kg/m³ i grubości 50-75 mm wypełniająca przestrzeń między słupkami odgrywa tu podwójną rolę. Po pierwsze, poprawia izolacyjność termiczną, opóźniając nagrzewanie płyt od strony nienagrzewanej. Po drugie, zapobiega konwekcji gorącego powietrza w pustce ściany, która w kilka minut przeniosłaby ogień na drugą stronę. Wełna 30 kg/m³ to absolutne minimum, gęstość 40-50 kg/m³ daje lepsze wyniki i jest zalecana przy ścianach 9-11 m.

Płyty GKF mają rdzeń gipsowy wzmocniony włóknem szklanym i powłokę kartonową o większej gęstości niż standardowe GKB. Rozróżnienie kolorów (GKB biały, GKF różowy) to nie kwestia estetyki, lecz kod producenta pomagający zapobiec pomyłkom na budowie. Pomylenie płyty ogniochronnej ze zwykłą płytą g-k to najczęstsza przyczyna niespełnienia wymagań ogniowych w odbiorach.

Klasyfikacja ogniowa ściany zależy nie tylko od materiałów, ale też od jakości wykonania. Każdy otwór na gniazdko elektryczne, każde przejście rury, każda niewypełniona spoina to potencjalna droga ucieczki gorących gazów. Dlatego w ścianach EI 120 stosuje się puszki elektryczne ogniochronne z wkładkami pęczniejącymi, a przejścia instalacyjne uszczelnia masami ogniochronnymi akrylowymi lub silikonowymi.

Schemat decyzyjny: od wymagań do systemu

Wysokość ściany determinuje profil, ale odporność ogniowa dyktuje liczbę warstw. Przy wymaganiu EI 60 i wysokości 7 m wystarczy konstrukcja wzmocniona pojedyncza 2x GKB na profilach CW 75 SUPER. Przy EI 120 i 9 m potrzebna jest wersja 3x GKF na profilach CW 100 SUPER, a przy 11 m dodatkowo podwójne profile na obwodzie. Akustyka wchodzi do równania dopiero na końcu, bo dodatkowa warstwa wełny i rozstaw profili 30 cm poprawiają izolacyjność, ale wymuszają korektę w obliczeniach ogniowych.

Najczęstsze błędy montażowe przy ściankach wysokich

Brak profili wzmocnionych SUPER przy wysokości powyżej 6,5 m to błąd, który pojawia się w co trzecim projekcie wykonawczym przesłanym do weryfikacji. Architekt rysuje ścianę jako "typową" z profilem CW 75, bo tak wygląda w katalogach, a wykonawca montuje standardowe profile, bo są tańsze. Po roku eksploatacji pojawiają się rysy przy połączeniach sufitowych, a po trzech latach ściana zaczyna odstawać od sufitu pod własnym ciężarem.

Zbyt duże rozstawy słupków (60 cm zamiast 30 cm) to druga najczęstsza pomyłka. Przy wysokości 8 m profil CW 75 o rozstawie 60 cm ugina się o 8-12 mm pod obciążeniem wiatrem, a przy 30 cm tylko o 3-4 mm. Te 8 mm różnicy wystarczy, by płyty g-k zaczęły pękać w spoinach przy ościeżach okiennych i przy suficie. Jedynym sposobem naprawy jest demontaż i ponowny montaż z właściwym rozstawem.

Pominięcie taśmy akustycznej przy obwodzie ściany to błąd, który kosztuje najwięcej w eksploatacji. W budynkach biurowych z centralną wentylacją mechaniczną drgania z kanałów wentylacyjnych przenikają przez profile UW bezpośrednio na ścianę, a z niej na sąsiednie pomieszczenia. Poziom hałasu w pomieszczeniu obok rośnie o 8-12 dB, co przekłada się na realne problemy z koncentracją i sennością pracowników.

Źle spoinowane płyty (bez taśmy fizelinowej, z masą szpachlową nałożoną na styk kartonu z kartonem) to klasyk. Spoina g-k bez taśmy wytrzymuje 2-3 cykle termiczne, po czym pęka. Taśma fizelinowa kompensuje ruchy termiczne płyt (każda płyta "oddycha" inaczej przy zmianach temperatury) i utrzymuje spoinę nienaruszoną przez dziesięciolecia. Poziom wykończenia Q1 (szpachlowanie bez taśmy) to poziom tymczasowy, Q2 to minimum dla malowania, Q3 dla farb strukturalnych, Q4 dla lakierów i tapet.

Źle wkręcone blachowkręty to błąd, który ujawnia się po pół roku. Wkręt wkręcony zbyt głęboko przebija karton płyty i traci funkcję mocującą, bo nie ma o co się zahaczyć. Wkręt wkręcony zbyt płytko nie dociska płyty do profilu, bo główka wystaje ponad powierzchnię. Prawidłowa głębokość to 0,5-1 mm poniżej powierzchni kartonu, widoczna jako lekkie wgłębienie bez przebicia. Kontrola wkrętarki z bitu z ogranicznikiem głębokości rozwiązuje ten problem.

Montaż płyt bez przesunięcia spoin o minimum 30 cm między warstwami to błąd, który eliminuje 80% wytrzymałości wielowarstwowego poszycia. Spoiny pionowe pierwszej warstwy muszą być przykryte pełną płytą drugiej warstwy, a spoiny drugiej warstwy przykryte pełną płytą trzeciej. Bez tego przesunięcia ściana zachowuje się jak pojedyncza płyta o łącznej grubości, a nie jak trzy niezależne warstwy pracujące razem.

Checklist przed montażem ściany wysokiej

• Sprawdź klasę odporności ogniowej wymaganą w projekcie budowlanym.
• Potwierdź wysokość ściany od posadzki do stropu w co najmniej trzech punktach.
• Sprawdź nośność stropu (masa ściany 80-110 kg/m² wymaga stropu o nośności użytkowej 3-5 kN/m²).
• Zamów profile CW 75 lub CW 100 SUPER o grubości stali 0,6 mm, klasie C3.
• Oblicz rozstaw słupków: 30 cm przy H > 6,5 m, 40 cm przy H 4-6,5 m.
• Przygotuj taśmę akustyczną PE na obwód ściany.
• Zamów płyty GKF 12,5 mm (3 warstwy na EI 120) w ilości pokrywającej 3,3 × powierzchnię ściany.
• Zaplanuj masę szpachlową, taśmę fizelinową i wkręty 25/35/45 mm.
• Sprawdź, czy strop wytrzyma prefabrykowane odcinki ściany (montaż odcinków do 6 m jest szybszy).
• Ustal miejsce składowania płyt (pionowo, w suchym pomieszczeniu).
• Zaplanuj kolejność montażu: najpierw profile UW na obwodzie, potem CW, potem jedna strona poszycia, potem instalacje, potem druga strona.
• Umów kontrolę międzywarstwową przed zamknięciem drugiej strony poszycia.

Kontrola międzywarstwowa to moment, w którym inspektor nadzoru inwestorskiego lub kierownik budowy sprawdza, czy instalacje elektryczne, sanitarne i wentylacyjne zostały poprowadzone prawidłowo, czy wełna mineralna jest ułożona szczelnie, czy wkręty pierwszej warstwy nie zostały pominięte. Po zamknięciu drugiej strony poszycia dostęp do wnętrza ściany staje się niemożliwy bez kucia.

Kiedy NIE stosować ścianek g-k wysokich

Ściany działowe z płyt g-k nie nadają się do pomieszczeń o wilgotności względnej powyżej 85% w sposobie ciągłym. Sauny, łaźnie, pralnie przemysłowe, myjnie samochodowe, baseny z chlorowaną wodą mają zbyt agresywne środowisko dla kartonu i standardowej powłoki ocynkowanej. W takich wnętrzach stosuje się ściany murowane z betonu komórkowego, cegły ceramicznej lub systemy z płyt cementowych (np. fermacell Powerpanel H2O).

Pomieszczenia z obciążeniami dynamicznymi (sale gimnastyczne, hale sportowe, sceny teatralne) wymagają ścian żelbetowych lub murowanych ze wzmocnieniem. Ściana g-k o masie 80-95 kg/m² przenosi obciążenia statyczne doskonale, ale uderzenie piłki lub upadek ciężkiego sprzętu scenicznego powoduje trwałe wgniecenia lub przebicia. Akceptowalne obciążenie dynamiczne dla ściany g-k to 50-100 J (uderzenie worka treningowego 20 kg z wysokości 1 m), co wyklucza sporty kontaktowe.

Strefy zagrożone wybuchem (ATEX) wymagają ścian nieiskrzących, antystatycznych, często z odprowadzaniem ładunków elektrostatycznych. Standardowa ściana g-k generuje ładunki elektrostatyczne, a profile stalowe bez uziemienia mogą iskrzyć przy uderzeniu. W takich pomieszczeniach stosuje się ściany murowane lub systemy z płyt aluminiowych.

Obudowy pieców, kotłowni, węzłów cieplnych i garaży podziemnych z instalacjami tryskaczowymi mają wymagania wykraczające poza standardowe systemy g-k. Nawet ściana EI 120 nie chroni przed bezpośrednim działaniem płomienia tryskacza przez 2 godziny, bo temperatura wody gaśniczej przekracza 80°C, a karton płyty degraduje w 95°C. W takich lokalizacjach obowiązują ściany murowane lub okładziny z blachy ocynkowanej.

Ściany o wysokości powyżej 11 m to górna granica technologii g-k, poza którą zaczynają się ściany szkieletowe stalowe z poszyciem z blachy trapezowej lub ściany murowane z żelbetowymi słupami co 6 m. Profile CW 100 SUPER powyżej 11 m wykazują ugięcia przekraczające dopuszczalne L/300 (gdzie L to wysokość ściany), a ich cena rośnie tak, że traci sens ekonomiczny w porównaniu ze ścianą murowaną.

Logistyka i prefabrykacja ścian wysokich

Ściany o wysokości 9-11 m montuje się najczęściej jako prefabrykowane odcinki o długości 3-6 m, łączone na budowie. Powód jest prosty: płyta g-k o długości 12 m jest trudna w transporcie (wymaga specjalnej naczepy), trudna w pionowym składowaniu (wymaga stelaża) i generuje dużo odpadów przy docinaniu. Prefabrykacja odcinków 6 m pozwala montować ścianę z zużyciem płyt na poziomie 95-98%.

Odcinki prefabrykowane wykonuje się na stole montażowym na budowie lub w warsztacie. Profile CW tnie się na wymiar, łączy z UW w ramę, ustawia w pionie za pomocą poziomicy laserowej, przykręca płyty z jednej strony, układa instalacje i wełnę, przykręca płyty z drugiej strony. Gotowy odcinek przenosi się na miejsce montażu dźwigiem lub wózkiem widłowym, ustawia w pozycji pionowej i mocuje do profili UW na obwodzie.

Transport pionowy odcinków o masie 200-400 kg wymaga dźwigu samojezdnego o udźwigu minimum 1 t. Przy wysokości 10 m i masie 80 kg/m² odcinek ściany o szerokości 4 m waży 3,2 tony. Na budowie musi być zapewniony dostęp dla dźwigu, utwardzone podłoże i asekuracja montażowa. Bez tych trzech elementów montaż staje się niebezpieczny i wolny.

Kalkulator zużycia materiałów dla ściany 10 × 6 m (60 m²) wygląda następująco: profile CW 75 SUPER co 30 cm = 21 sztuk × 6 m, profile UW 75 SUPER na obwodzie = 32 m, płyty GKF 12,5 mm 3 warstwy = 3 × 62 m² (z zapasem 3%) = 186 m², wkręty 25/35/45 mm = 4500/3000/1500 sztuk, wełna mineralna 50 mm = 60 m², taśma akustyczna PE 75 mm = 32 m, masa szpachlowa = 90 kg, taśma fizelinowa = 220 m.

Koszt materiałów dla takiej ściany w 2024 roku (hurtownia) wynosi 140-180 zł/m² dla systemu EI 60 i 210-260 zł/m² dla EI 120. Koszt robocizny z prefabrykacją to 80-120 zł/m². Całość dla ściany 60 m² to 13 200-22 800 zł brutto, co daje 220-380 zł/m². Ściana murowana z cegły silikatowej 18 cm o porównywalnej odporności ogniowej kosztuje 280-350 zł/m², ale waży 250-300 kg/m² i wymaga wzmocnienia stropu.

Źródła i normy

PN-EN 520:2009, Płyty gipsowo-kartonowe. Definicje, wymagania i metody badań. Polski Komitet Normalizacyjny. Źródło: www.pkn.pl

PN-EN 1364-1:2015, Badania odporności ogniowej elementów nienośnych. Część 1: Ściany. Polski Komitet Normalizacyjny. Źródło: www.pkn.pl

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Źródło: www.isap.sejm.gov.pl

Eurokod 3: PN-EN 1993-1-1, Projektowanie konstrukcji stalowych. Reguły ogólne i reguły dla budynków. Źródło: www.pkn.pl

ITB, Instrukcja ITB 446/2009: Projektowanie i wykonywanie ścian działowych z płyt gipsowo-kartonowych. Źródło: www.itb.pl
